Waarom een ID reader?

Als je NFC gaat toepassen in je bedrijf is er best een kans dat je dit al doet, terwijl je het niet in de gaten hebt.
Gebruik je voor het personeel toegangspasjes? Doen jullie binnen het bedrijf aan printing on demand? Als dit van toepassing is gebruik je NFC.
Bij de meeste bedrijfstoepassingen vind de identificatie van personen, plaatsen of goederen bij het gebruik van NFC vaak plaats door het (meestal) unieke chip-ID of Unique IDentifier (UID) te koppelen in de database aan de desbetreffende entiteit.
Door het uitlezen van dit UID is zal de koppeling gemaakt worden en wordt de handeling geautoriseerd.

Vaak worden reader/writers voor dit doel gebruikt. In enkele gevallen is dit echter niet noodzakelijk: er hoeft immer niets geschreven te worden. De ID-reader leest ook niet het usermemory, maar uitsluitend het identificerende UID.

Dit kan voor een aantal toepassingen tot een flinke kostenbesparing leiden. De USB ID-reader van NFC-Nederland heeft bijvoorbeeld voor zijn werking totaal geen software of drivers nodig.

Een variant van een ID-reader is de ID-data collector

De ID-data collector is eigenlijk een ID-reader met een extra functie. De reader bevat een intern geheugen. In dit geheugen kunnen soms wel tot duizenden chip-ID’s opgeslagen worden. Zo heeft NFC-Nederland een variant in haar collectie die geheel draadloos en standalone kan functioneren.

De ID-data collector is vooral handig om bijvoorbeeld te inventariseren, op een beurs bezoekers te registreren of voor aanwezigheidsregistratie.

De Tike-1 ID-reader

Voordelen t.o.v. een standaard reader

• Goedkoop
• Geen software en driver nodig
• Vaak toepasbaar op PC, laptop of soms zelfs op de mobiele telefoon of tablet.

Waar is de TIKE-1 toe te passen en hoe te gebruiken?

• Als inlog op de computer.
• Als toegangscontrole.
• Als inventarisatie methode.
• Registratie op locatie.
• Uitgifte goederen

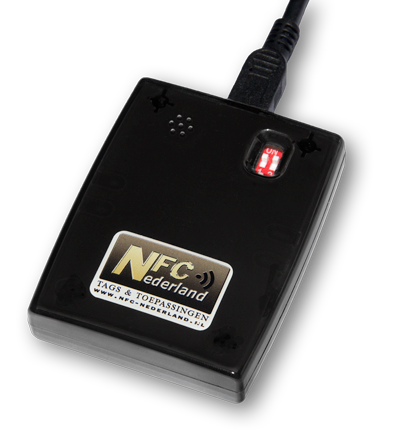

Wat is de TIKE-1?

De TIKE-1 van NFC-Nederland is een USB ID-reader met geïntegreerd toetsenbord emulator. Dit heeft tot gevolg dat je in tegenstelling tot een normale reader geen software nodig hebt.
De TIKE-1 werkt dus ‘out of the box’.

Op het moment dat je een NFC-tag bij de TIKE-1 houd, zal deze het unieke ID van de tag uitlezen.
Vervolgens ‘typt’ de TIKE-1 automatisch het unieke nummer van de NFC-tag op het scherm waar je de cursor hebt geplaatst.
Doordat de TIKE-1 geen software of drivers nodig heeft en zelf de uitgelezen waarde typt, kun je de TIKE-1 met alle bestaande software gebruiken. Dus ook Excel, Word, MSAccess of bijna elke andere toepassing.

Werkwijze met een databasetoepassing

Database voorbereiden

Gebruikte termen:

Tag-ID

Hiermee bedoelen we het unieke ID dat tijdens de productie aangebracht is in de chip van de NFC-tag.

NFC-chip
De Chip (micro-elektronica) waarin het ID geplaatst is. Voorbeelden: MIFARE® Classic, NTAG203, Mifare Ultralight etc.

NFC-tag

De uitvoering waarin de NFC-chip is verwerkt. Voorbeelden: NFC-sticker, NFC-sleutelhanger, NFC-card etc.

ID koppelen

Bij een database heeft elk record een nummer of code (bijvoorbeeld klantnummer of itemnummer). Elk record staat voor een persoon of een item. We willen nu dus zorgen dat deze gekoppeld word aan een bepaalde NFC-tag (bijvoorbeeld een toegangspasje).

Veld tag-ID aanmaken

Maak een extra veld aan, waar het tag-ID van de klant of het record item in geplaatst kan worden, die de klant of het personeelslid vertegenwoordigd (bijvoorbeeld toegangskaart) of het item-ID (bijvoorbeeld d.m.v. een opgeplakte NFC-sticker).

Veld tag-ID vullen

Je kun nu natuurlijk het ID van de NFC-tag uitlezen en dit vervolgens in dit nieuwe veld intypen. Maar dat is riskant: een typefout is snel gemaakt. Daar hebben we de TIKE-1 toch voor? Plaats de cursor in het tag-ID-veld en haal de NFC-tag over de reader. Het unieke ID van de tag wordt nu gelezen en meteen ‘getypt’ op de plaats waar de cursor staat. Hierdoor is automatisch het tag-ID ingevuld op het record van het betreffende item. Na dat dit gedaan is, is de tag gekoppeld aan een persoon of item (aan een record dus). Blueberry-ID-Reader

Automatisch opzoeken

In het zoekveld

Maak voor je database een zoekveld aan voor het tag-ID veld. Plaats vervolgens de cursor op dat veld. Haal een NFC-tag over de reader en het item in de database dat bij dat ID behoort, zal verschijnen.

Enter of geen enter?

Op de site van NFC-Nederland kun je een klein configuratieprogrammaatje downloaden voor de TIKE-1 en bijbehorende uitleg.
Met dit programmaatje en de microswitches rechtsboven op de TIKE-1 kun je onder andere bepalen of de TIKE-1 na het typen van het tag-ID een enter moet geven of niet.
Bij ons voorbeeld met een zoekveld kan het handig zijn om wel een enter te laten geven, zodat het juiste record direct opgezocht en getoond wordt.

Achter elkaar inlezen

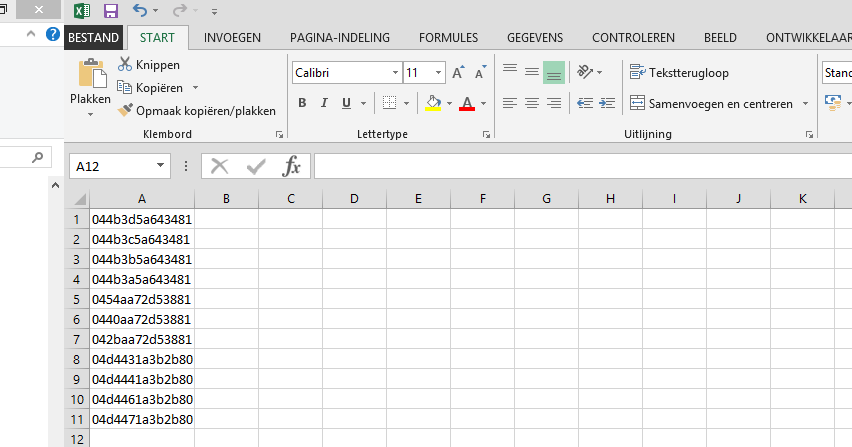

Door de enter-functie van de TIKE-1 te gebruiken kun je in diverse programma’s snel registreren. Zo kun je bijvoorbeeld in een Excelsheet snel veel ID-nummers opslaan en deze later verwerken in een toepassing of database. Dit kan vooral handig zijn op een locatie waar geen databasekoppeling of internet mogelijk is.

Zet hiervoor de cursor in Excel recht bovenin in de eerste cel (A1), vervolgens kunnen tags snel achter elkaar langs de TIKE-1 gehaald worden. Steeds wanneer een tag door de TIKE-1 gelezen wordt, wordt deze in de cel getypt en (door de enter) wordt de cursor naar de volgende lege cel daaronder geplaatst. Zo ontstaat een lijst van tag-ID’s onder elkaar. Dit werkt overigens ook in andere toepassingen zoals Word of kladblok. Het gebruik van de TIKE-1 is namelijk programma-onafhankelijk.

Andere voorbeelden

Inventarisatie

Hierbij kun je de TIKE-1 gebruiken om tags uit te lezen die op goederen geplaatst zijn. Houd het product (de tag) bij de reader en het ID wordt ingelezen in de database. Door de database zo aan te passen dat deze het product als aanwezig markeert, is het product geïnventariseerd.

Voor situatie op locatie, waarbij geen internet of geen databasekoppeling aanwezig is, is het een goede oplossing om de TIKE-1 aan een mobiele telefoon of tablet te koppelen (lees hierover verderop meer). Laat de tag-ID’s in het apparaat opslaan en verwerk dit later wanneer de database weer beschikbaar is. Hiervoor moet wel de lijst vergeleken kunnen worden met de database.

Registratie op beurzen, symposia en stands

Voor registratie op locatie is een tablet of laptop al voldoende. Laat de bezoeker die in bezit is van bestaande, of een vooraf toegekende NFC-kaart, of bijvoorbeeld een papieren mailing of uitnodiging voorzien van een NFC-sticker (vraag ons om advies en informatie hierover) de NFC-tag over de TIKE-1 halen. De TIKE-1 zal het tag-ID uitlezen en op de tablet of laptop registreren. Het is eenvoudig om bijvoorbeeld Excel meteen (macro) de datum en tijd er bij te laten registreren.

Na de bijeenkomst kunnen de geregistreerde tag-ID’s weer vergeleken worden met de database en is duidelijk wie, en eventueel wanneer, en hoe laat de happening of stand bezocht heeft.

Inloggen op je PC met de Tike-1

De TIKE-1 kan ook gebruikt worden om in te loggen op je PC. Voordeel is dat het veel sneller gaat en dat je het wachtwoord niet hoeft te onthouden.

Werkwijze

De werkwijze om dit voor elkaar te krijgen is simpel. Ga naar de plaats op je pc waar je je wachtwoord kan wijzigen. Bij Windows 8 is dit bij gebruikersaccounts (typ bij zoeken ‘gebruikersaccounts’). Als gevraagd word om je nieuwe wachtwoord haal je de NFC-tag of als je die hebt de toegangspas van je bedrijf (meestal zal dit een ook NFC-pas zijn) over de TIKE-1.
Nu is dus je wachtwoord gewijzigd in het ID-van de NFC-tag.
Vanaf nu kun je de tag of pas gebruiken om in te loggen in je PC.

Pas of tag kwijt?

Dat is iets wat kan altijd gebeuren. Wees hier daarom op voorbereid. Dat is simpeler dan je denkt. Ga bijvoorbeeld naar Word, Excel of kladblok. Zet de cursor op een lege cel/plek op het scherm. Haal nu de pas of tag over de TIKE-1. Je ziet nu het ID van de pas of tag op het scherm verschijnen, neem dit nummer precies over en bewaar het goed. Mocht je nu je pas of tag kwijt zijn, tik je bij het inloggen met de hand dit nummer in en je bent weer ingelogd.

Nieuwe pas of tag?

Een nieuwe pas of tag betekend ook een ander ID. Bij een nieuwe pas ga je gewoon weer zoals eerder beschreven te werk en verander je je wachtwoord door het wachtwoord te wijzigen als beschreven, maar nu met de nieuwe pas of tag.

Extra veiligheid of wachtwoord moet gewijzigd.

Voor extra veiligheid kun je bij het aanmaken van je nieuwe wachtwoord vóórdat je je pas of tag over de TIKE-1 haalt eerst een getal intypen dat alleen jij weet, bijvoorbeeld 12, meteen daarna haal je je pas of tag over de TIKE-1. Jouw getal zal nu aangevuld worden met het Tag-ID van je pas of tag.
Als je voortaan inlogt, typ je 12 en haalt de pas of tag over de TIKE-1 en je bent ingelogd. De pas of tag alleen is dan dus niet meer voldoende om in te loggen.
Sommige bedrijven verlangen regelmatig een wijziging van wacht woorden. Je zou dan bovenstaande truc kunnen proberen toe te passen. Of het werkt, hangt echter af van je systeembeheerder. Soms mag het nieuwe wachtwoord in de verste verte niet lijken op het oude.

Configuratie mogelijkheden

De TIKE-1 is erg eenvoudig in gebruik

Meestal staan de functies direct uit de verpakking goed ingesteld en is inpluggen met de USB-aansluitkabel voldoende om de TIKE-1 direct in gebruik te nemen.
Toch is het mogelijk om enkele zaken in te stellen, indien gewenst of nodig.
Voor de TIKE-1 is hiervoor gratis een klein configuratieprogramma te downloaden (met gebruiksaanwijzing).
De TIKE-1 heeft namelijk twee kleine schakelaartjes (dipswitches) die extra mogelijkheden bieden. Zo kun je o.a. met schakelaartje 2 (m.b.v. de software) bepalen of er na het typen van het tag-ID een enter (CR) gegeven moet worden of juist niet. Schakelaartje 2 bied nog andere mogelijkheden (voornamelijk voor de formattering van het ID). Je leest in de bijbehorende handleiding meer hierover.

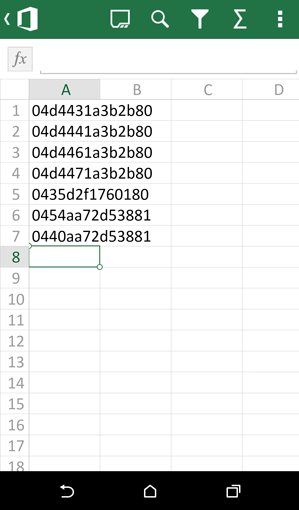

Gebruiken op mobiel of laptop?

Je kunt de TIKE-1 vaak ook op een mobiele telefoon of tablet gebruiken.
Eén en ander is afhankelijk van het feit of je mobiele apparaat geschikt is voor ‘USB On-The-Go’, voor Android is daar een app voor om dat te controleren (USB OTG-stekker).

Als het mobiele apparaat geschikt is, kun je met een zogenaamde “USB On-The-Go” verloopstekker de TIKE-1 op het mobiele apparaat aansluiten. Deze stekkertjes zijn goed verkrijgbaar en niet kostbaar (meestal tussen 5-10 euro).

Technische gegevens Tike-1

• USB tag-ID Keyboard Emulator, Plug en Play
• Frequentie: 13,56 MHz (NFC)
• Uniek tag-ID (UID) lezen werkt in ieder geval met de volgende chips:
NTAG203
NTAG213
NTAG216
Mifare® Mini
Mifare® Classic 1k, en 4K
Mifare® Plus
Ultralight
MIFARE® Desfire® EV1
Mifare® ProX

Gegevens lezen ondersteund voor:
MIFARE®Mini
MIFARE® Classic 1k, en 4k
Ultralight
• zoemer (bij detectie)
• Afstand tag<->lezer: tot 60 mm, afhankelijk van de tag
• Opslagtemperatuur: -20 º C ~ +85 º C
• Bedrijfstemperatuur: -10 º C ~ +70 º C
• Afmetingen: 65mm x 46mm x 7 mm
2 schakelaars;
• één voor programmeren (o.a. Hex of Decimaal uitlezen)
• één voor CR aan of uit (Enter/Return) na typen van de ID op het PC scherm.

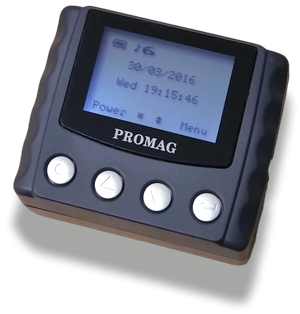

ID-data-collector

Wat is een ID-data collector?

Elke NFC-chip heeft een uniek chip-ID (UID). Dit nummer is uniek en wordt er door de fabrikant tijdens de productie in gezet. De geheugenplaats in de chip waar dit nummer ingezet wordt, is read-only en kan dus alleen gelezen worden en dus ook niet gewijzigd worden.
Deze eigenschap maakt het nummer uitstekend geschikt als onderscheidend kenmerk. Zo wordt dit nummer in toegangspasjes gebruikt, waar het dan ‘staat’ voor een zeker persoon of persoonsidentificatie. Uiteraard wordt het ook gebruikt om artikelen bijvoorbeeld bij verhuur of om locaties te identificeren zoals bij beveiligingsrondes.
Een ID-data collector is in staat om de unieke UID’s te scannen, in te lezen en op te slaan in het geheugen van het draadloze apparaatje.

Tijdens dit scannen worden bovendien, wanneer gewenst de volgende extra gegevens opgeslagen:
• De tijd op moment van scannen
• De datum op moment van scannen.
• De gelegenheid (bijvoorbeeld ‘Voorjaarsbeurs’)
• De scannende persoon (bijvoorbeeld ‘Jan Jansen’)

Hieronder een klein voorbeeld van de gegevens na inlezen in de software. Deze gegevens kunnen vervolgens heel gemakkelijk in een Excelsheet geïmporteerd worden.

Mogelijke toepassingen

promag • Aanwezigheid registratie
Vergaderingen
Beurzen
Events
• Beveiligingsrondes
• Inventarisatie

Leesbare tags

MIFARE® Classic 1K
MIFARE® Classic EV1 1K
MIFARE® Classic 4K
MIFAREClassic® EV1 4K
MIFARE® Ultralight
MIFARE® Ultralight EV1
MIFARE® DESfire® EV1 4K
MIFARE® DESfire® EV1 8K

Hoewel, de reader bedoeld is voor tags van de MIFARE® ‘familie’, is uit onze testen is gebleken dat ook de UID’s van volgende tags te lezen zijn:

NXP NTAG203
NXP NTAG210
NXP NTAG213
NXP NTAG216

In de doos:

– De ID-reader
– 1x batterij
– USB-kabel voor PC
– Software CD (Windows).
– Afneembaar draagkoord.

Meer weten?

Download folder
