Informatie van een NFC-tag opvragen met NXP Tag-Info

Deze tutorial is gebaseerd op Android, maar in principe werkt het met iOS van Apple ongeveer hetzelfde.

Op deze pagina zie je visueel weergegeven hoe je eenvoudig met de app ‘NXP-TagInfo’ op je mobiel heel veel informatie over je tags te weten kunt komen. Denk hierbij aan zaken als welke chip, wat is het chipnummer, wat staat er op, is het een originele chip of een kloon?

De hier gebruikte app kun je hier downloaden:

Voor Android NXP-TagInfo:
https://play.google.com/store/apps/details?id=com.nxp.taginfolite&hl=nl

Voor iPhone is een dergelijke gelijknamige app, echter de indeling is hierbij niet geheel gelijk aan de app in deze tutorial.
https://apps.apple.com/nl/app/nfc-taginfo-by-nxp/id1246143596

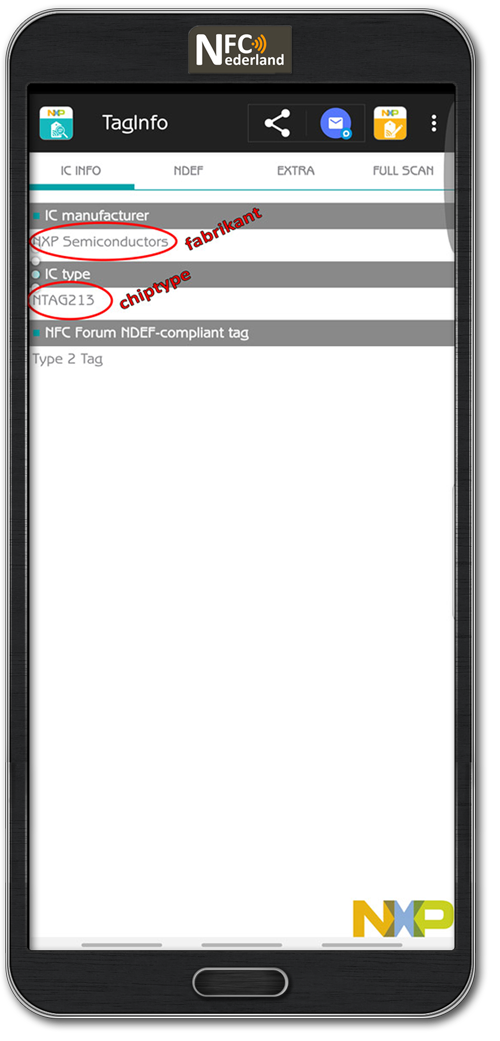

Tabblad: IC INFO

IC manufacturer
Hier zie je de producent van de chip
(niet van detag) staan.
In dit geval is dat dus NXP

IC type
Hier zie je het type IC.
Dit wordt door andere apps nog wel eens verkeerd of niet precies aangegeven (sommige chips lijken wat betreft de opbouw veel op elkaar).

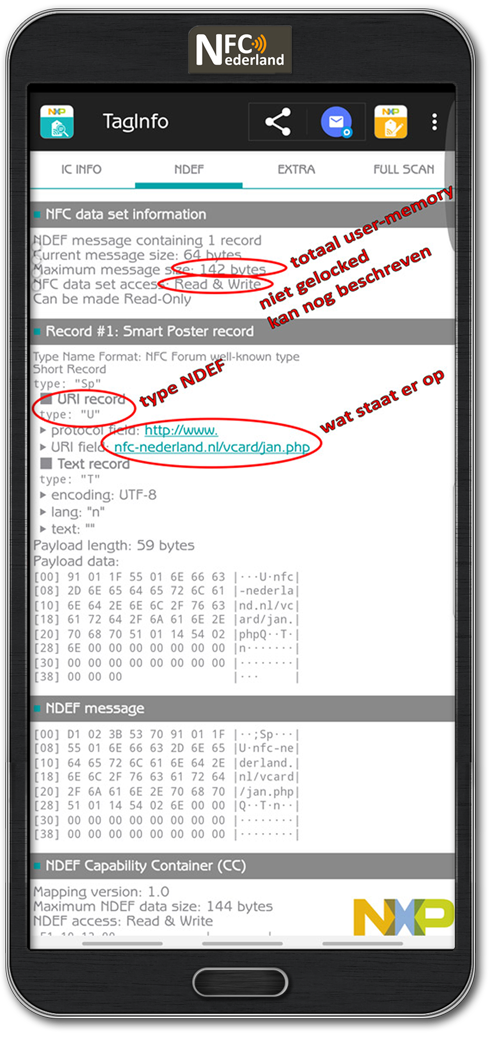

Tabblad: NDEF

NFC data set information
Als de tag vanuit de fabriek (b.v. een NXP NTAG213 tag) of door jou zelf NDEF geformatteerd is staat dat hier aangegeven.

Ook vind je hier info over hoeveel de huidige inhoud is en de hoeveelheid van het totale geheugen van de chip, het (User-memory).

Ook kun je hier zien of de tag nog (opnieuw) beschreven kan worden (Read&Write), of dat de tag gelocked is (Read Only).
Ook zie je in geval van ‘Read&Write’ of de tag nog te locken is.

Als de tag niet geformatteerd is (geen NDEF) staat er alleen de tekst “No NDEF data storage populated” en is de pagina verder leeg.

Als er wel een NDEF record is aangetroffen vind je hier nog welk type NDEF het is en de gegevens die in het NDEF record staan.

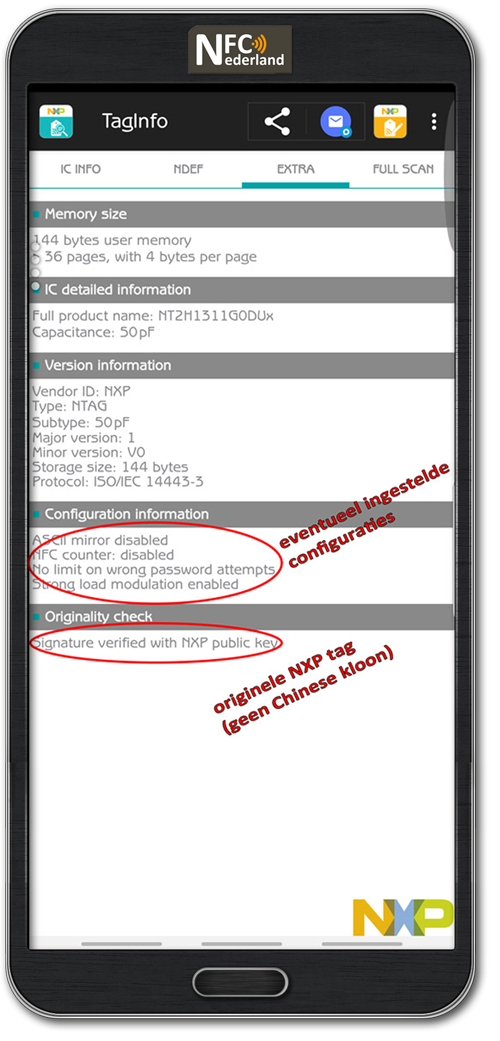

Tabblad: EXTRA

Op dit tabblad vind je informatie over de officiële productnaam, versie, geheugen etc.

Configuration information
Interessant is dat hier te vinden is welke specifieke configuratie (indien aanwezig) van de chip gebruikt is.
Zoals b.v.:

Mirroring van het UID naar het User-memory.
Read counter
Password verval

etc.

Originality check
In de markt worden regelmatig Chinese klonen van b.v. de MIFARE® Classic aan geboden. Deze zijn onderling meer of minder betrouwbaar, maar in ieder geval veel voordeliger. Op zich is dat geen probleem. Maar soms worden deze (bewust of onbewust) aangeboden als originele NXP MIFARE® Classic 1k chips, met bijbehorende kwaliteit.
Sinds enige jaren heeft NXP daarom een z.g.n. ‘Originality check’ toegevoegd aan veel van zijn chips, hierdoor is te zien of de chip een originele NXP-chip is of niet. Zo kun je dus gemakkelijk checken wat je hebt gekocht.

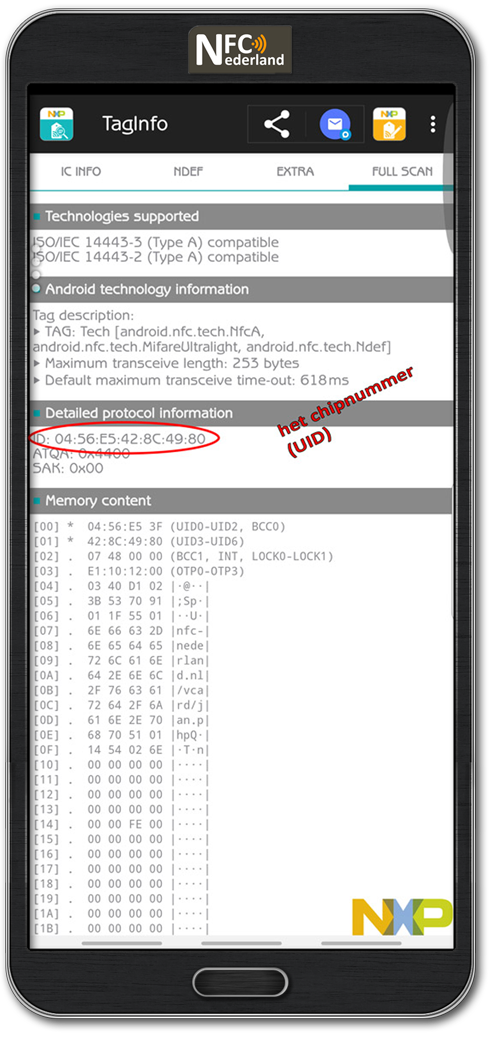

Tabblad: FULL SCAN (1e deel)

Detailed protocol information
Het belangrijkste onderdeel van deze pagina is onder dit kopje te vinden, het betreft het ‘ID’.
Hiermee wordt het eerder besproken chipnummer bedoeld (UID).
Haal hierbij in gedachten even de dubbele punten weg, en je het het chipnummer.
Overigens kan dit nummer in jouw toepassing er weer anders uitzien. Bijvoorbeeld omdat jouw software het als een decimale waarde in plaats van de hier weergegeven hexadecimale waarde weergeeft. Maar ook reversed-hexadecimaal en reversed-decimaal en nog een aantal andere weergaven kunnen hiervan afwijken en zijn dus mogelijk.

Het hier aangegeven chip-ID is dus het standaard hexadecimale chipnummer in dit geval dus: 0456E5428C4980.

Memory content
Hieronder vind je en weergave van de diverse ‘records’ met informatie, in de tag. Dus de geprogrammeerde informatie (hier is dat een webadres). In record ’00’ en ’01’ zie je weer het hexadecimale chipnummer staan.

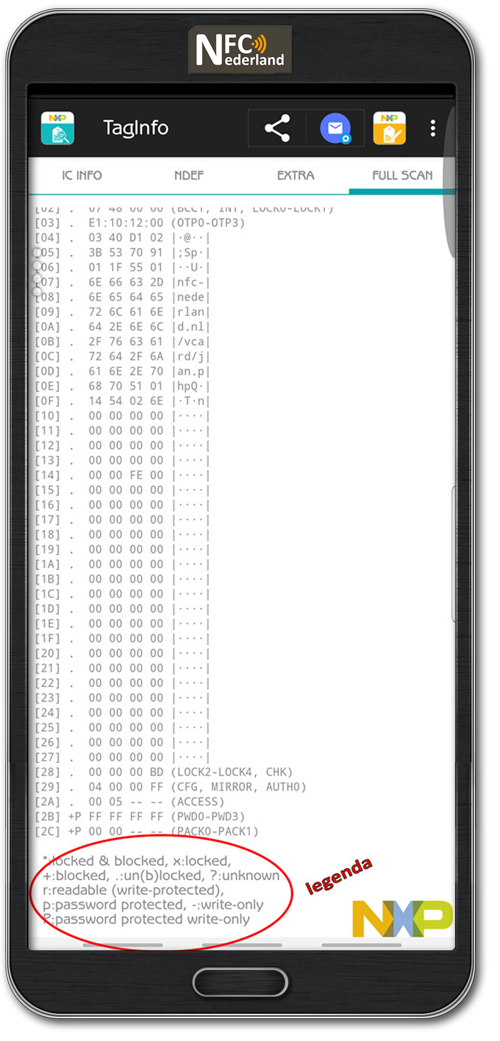

Tabblad: FULL SCAN (2e deel)

Op dit vervolg van het tabblad vind je de rest van de inhoud van de records (hier ongebruikt/leeg).
Onderaan het tabblad vind je de legenda van de tekens welke in de weergave kunnen staan.

Zo zie je het sterretje wat je in de vorige weergave voor het chipnummer (record 00 en 01) zag staan en zie je dat dit inderdaad ‘locked&blocked’ is, dus niet te wissen of te wijzigen.
